額定電壓0.66/1.14kV及以下移動軟電纜

本產品是根據MT818-2009《煤礦用電纜》設計，MY-0.38/0.66、MYP-0.66/1.14符合MT818.5-2009性能指標。

范圍

本產品適用于額定電壓U0/U為0.66/1.14kV以下煤礦移動設備用橡皮絕緣橡皮護套軟電纜。


型式

電纜型號見表1

表1

型號

名稱

用途

MY-0.38/0.66

煤礦用移動橡套軟電纜

額定電壓為0.38/0.66kV各種井下移動采煤設備的電源連接

MY-0.60/1.14

煤礦用移動屏敝橡套軟電纜

額定電壓為0.66/1.14kV各種井下移動采煤設備的電源連接

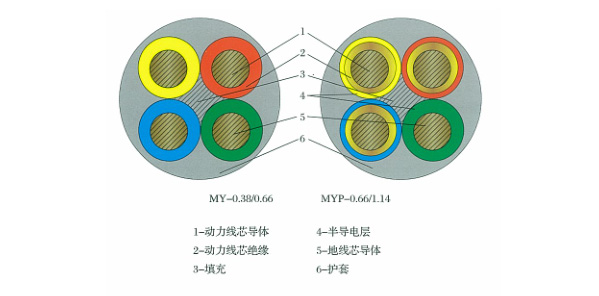

電纜按芯數設置可分為單芯和4芯(3+1) ，4芯電纜結構如下圖所示。



規格

電纜規定應符合表2、表3、和表4的規定。

表2

芯數X導體標稱截mm2

標稱厚度mm

電纜外徑mm

動力線芯

動力線芯絕緣

護套

MY-0.38/0.66

1x4
1x6
1x10
1x16
1x25
1x35
1x50
1x70
1x95
1x120
1x150
1x185
1x240
1x300
1x400

1.4
1.4
1.6
1.6
1.8
1.8
2.0
2.0
2.2
2.2
2.4
2.4
2.6
2.6
2.8

1.5
1.6
1.8
1.9
2.0
2.2
2.4
2.6
2.8
3.0
3.2
3.4
3.5
3.6
3.8

8.0~10.0
9.0~12.0
11.0~14.0
12.0~15.0
14.0~17.5
16.0~19.5
18.5~22.5
21.0~25.0
23.5~28.5
25.5~29.5
28.0~33.0
30.5~35.5
34.0~39.5
37.0~43.0
42.0~48.0


表3

芯數x導體標稱截mm2

標稱厚度mm

電纜外徑mm

動力線芯

地線芯

動力線芯絕緣

護套

MY-0.38/0.66

3x4
3x6
3x10
3x16
3x25
3x35
3x50
3x70

1x4
1x6
1x10
1x10
1x16
1x16
1x16
1x25

1.4
1.4
1.6
1.6
1.8
1.8
2.0
2.0

3.5
3.5
4.0
4.0
4.5
4.5
5.0
5.0

19.0~22.5
21.0~25.5
25.0~30.0
27.5~32.0
32.5~37.5
35.5~41.0
41.5~47.5
46.0~53.0


表4

芯數x導體標稱截mm2

標稱厚度mm

電纜外徑mm

動力線芯

地線芯

動力線芯絕緣

護套

MY-0.66/1.14

3x10
3x16
3x25
3x35
3x50
3x70
3x95

1x10
1x10
1x16
1x16
1x16
1x25
1x25

1.8
1.8
2.0
2.0
2.2
2.2
2.4

4.5
4.5
5.0
5.0
5.5
5.5
6.0

30.0~35.0
32.5~37.5
37.5~43.0
40.5~46.5
46.5~53.0
51.0~58.0
57.5~65.0


技術要求

導體

導體單芯允許鍍錫，導本應符MT818.1-2009中5.1規定。導體表面可以包隔離層。

注:硫化后隔離層變色或脆裂不作考核。


絕緣

動力線芯的絕應是符GB/17594.8-1987中XJ-30A型規定的，抗張強度應不低于6.5MPa。MY-0.38/0.66型電纜地線芯導體如擠包絕緣，性能應符合GB/T7594.8-1987中XJ-30A型規定的，抗張強度應不低于6.5MPa。絕緣厚度見表2、表3和表4的規定;電纜20℃時的絕緣電阻應符合表5的規定。


表5

動力線芯標稱截面mm2

20℃時絕緣電阻最小值MΩ·km

動力線芯標稱截面mm2

20℃時絕緣電阻最小值MΩ·km

動力線芯標稱截面mm2

20℃時絕緣電阻最小值MΩ·km

4
6
10
16
25

600
450
400
350
300

35
50
70
95
120

250
250
200
200
200

150
185
240
300
400

180
180
160
140
140


纜芯

地線芯的位置應附合MT818.1-2009中5.4.4b)的規定，多芯電纜纜芯的絞合節徑比:動力線芯截面4 ~ 16mn2應不大于12，動力線芯截面25 ~ 400mm2應不大于14。


護套

電纜如有內護套，橡皮護套應不低于GB/T7594.7-1987中XH-03A型規定。電纜的外護套應符合GB/T7594.7-1987中XH03A型規定，且抗撕強度不小于5N/mm。電纜的外護套厚度應附合MT818.1-2009中及本部分表2、表3和表4的規定。


工作條件

額定電壓U0/U為0.38/0.66和0.66/1.14kV，電纜導體的長期工作溫度為90℃，電纜的最小彎曲度為電纜直徑6倍。電纜的地線芯應良好的接地。
