氟塑料絕緣耐高溫電力電纜

一、產品特點及用途

本產品適用于交流額定電壓0.6/1kV及以下作固定敷設用輸配線路、動力傳輸或電機引接線，具有耐高溫、耐腐蝕、耐油、耐酸堿及腐蝕性氣體、防水等特性，高溫環境電氣性能穩定，載流量大，抗老化性能優越，使用壽命長，廣泛用于冶金、電力、石化、大型建筑、汽車制造等行業。


二、產品執行標準

Q/HHTZH001.2

阻燃耐火特性試驗執行GB/T12666-2008標準


三、使用特性

1、交流額定電壓：U0/U 0.6/1kV；

2、最高工作溫度：聚全氟乙丙烯(F46)絕緣不超過200℃，可溶性聚四氟乙烯(PFA)絕緣不超過260℃；

3、最低環境溫度：氟塑料絕緣或硅橡膠護套固定敷設-60℃，非固定敷設-15℃；

4、電纜安裝敷設溫度應不低于0℃(氟塑料、硅橡膠和丁腈護套電纜不低于-25℃)。

5、電纜允許彎曲半徑：單芯電纜最小為電纜外徑的10倍,多芯電纜最小為電纜外徑的15倍。


四、基本型號及名稱

型號

產品名稱

正常使用溫度℃

FF46

氟塑料絕緣和護套電力電纜

-60-200

FF46-22

氟塑料絕緣和護套鋼帶鎧裝電力電纜

-60-200

FF46P

氟塑料絕緣和護套銅編織屏蔽電力電纜

-60-200

ZR-F46(FV)

氟塑料絕緣阻燃聚氯乙烯護套電力電纜

-40-105

ZR-F46-22(FV22)

氟塑料絕緣鋼帶鎧裝阻燃聚氯乙烯護套電力電纜

-40-105

ZR192-FF46

PFA絕緣和護套電力電纜(進口原料)

-60-260

ZR192-FF46P

PFA絕緣和護套銅編織屏蔽電力電纜(進口原料)

-60-260

ZR192-FF46-22

PFA絕緣和護套鋼帶鎧裝電力電纜(進口原料)

-60-260

YGC-F46(FG)

氟塑料絕緣硅橡膠護套電力電纜

-60-180

YGC-F46-22(FG22)

氟塑料絕緣鋼帶鎧裝硅橡膠護套電力電纜

-60-180

YVF-F46

氟塑料絕緣阻燃丁腈聚氯乙烯護套電力電纜

-60-105

YVF-F46-22

氟塑料絕緣鋼帶鎧裝阻燃丁腈聚氯乙烯護套電力電纜

-60-105

注：軟結構電纜在原型號中加R，導體線芯中銅絲可以采用鍍錫，型號前加ZR192采用進口PFA材料，耐溫260℃


五、代號名稱和含義

代號

代號含義

系列代號

略

F(F46)

聚全氟乙丙烯(F46)

YVF

丁腈膠

G

硅橡膠

192

進口PFA絕緣和護套

ZR(V)

阻燃聚氯乙烯(分阻燃70℃、90℃、105℃三種)

22

鋼帶鎧裝

32

細鋼絲鎧裝

P

銅編織屏蔽

R

多股絞合導體


六、主要技術指標

1、成品電纜導體直流電阻(符合GB/T3956規定)參照附錄A表1。

2、20℃時絕緣電阻不小于500MΩ·km。

3、成品電纜經受交流50Hz  3.5kV/5min電壓試驗不擊穿。

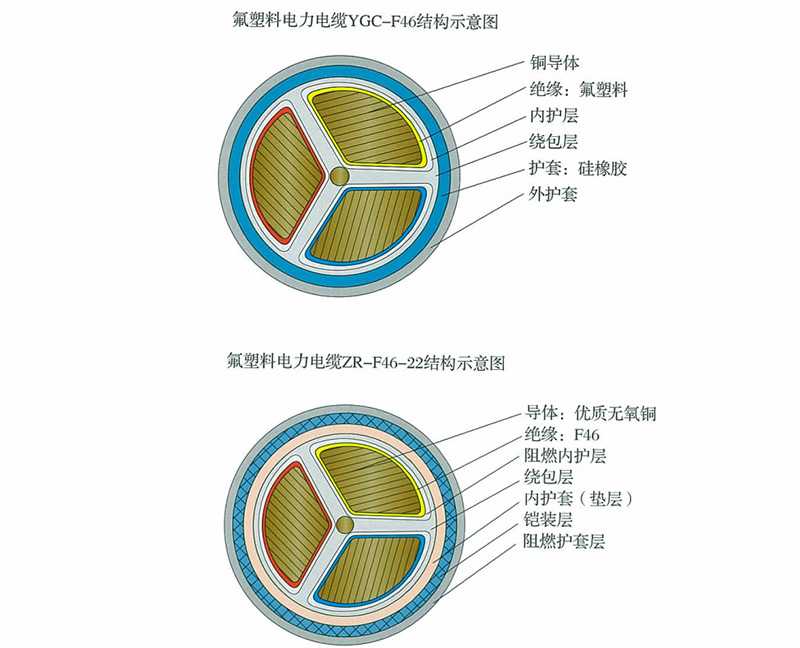

結構示意圖
