一、產品特點及用途

移動用組合扁電纜可分為：1）高壓動力線芯與控制線芯及光纖組合電纜；2）低壓動力線芯與控制線芯及光纖組合電纜，可作為自承式井道或傾斜式貨架的安裝，動力傳輸線及控制、照明和通訊線路的使用。適合規則性彎曲安裝，并有更小的安裝半徑，優化和精良的設計可以使電纜更精準的使用，保證了系統的安全可靠，增加電纜的使用壽命。

產品廣泛應用于復雜惡劣環境且長時間高負荷工作下的行車、翻車機、斗輪機、升降機、傳輸機械、天車和各種探傷設備、起重機、輕軌吊等設備移動使用。適用于井下礦井、冶金、電力、碼頭、室內外倉庫和露天貯料場等復雜惡劣環境下行業環境。

二、產品執行標準

Q/HHTZH007

三、使用特性

1、 交流額定電壓

高壓動力線： 6/10kV、8.7/10 kV、8.7/15 kV

低壓動力線：0.45/0.75kV、0.6/1kV

控制線：0.45/0.75kV

2、 導體最高工作溫度

硅橡膠絕緣： 180℃

乙丙橡膠絕緣：125℃

丁腈復合物絕緣：90℃

3、 最低環境溫度：-40℃，對溫度有特殊要求的可以定制。

 電纜安裝敷設溫度應不低于-15℃。

四、部分常用組合扁電纜名稱、型號及規格

高壓線芯、控制線與光纖三合一組合電纜

YJGCFPB-10kV-KL-12FO(光纖)   3*35+3*16/3+16*2.5+2*2.5P+12FO（光纖）

高壓線芯與光纖二合一組合電纜

YJGCFPB-10kV-FO（光纖）   3*35+3*16/3+6FO（光纖）

低壓線芯與光纖二合一組合電纜

YEVFB-0.6/1kV-6FO（光纖）   3*240+1*120+6FO（光纖）

低壓線芯與光纖二合一組合電纜

YVFB-0.6/1kV-12FO（光纖）   3*185+1*95+12FO（光纖）

低壓線芯與控制線二合一組合電纜

YVFB-0.6/1kV    3*70+1*16+7*2.5+2*1.5P

控制線與光纖二合一組合電纜

YVFBG-0.45/0.75kV-FO（光纖） 24*2.5+2*2.5P+2*4+12FO（光纖）

備注：可根據客戶的實際需要設計電纜的型號與規格

五、主要技術指標

1、成品電纜導體（R類）直流電阻（符合GB3956規定）

2、20℃時絕緣電阻，

進口硅橡膠絕緣：不小于500MΩ·kM

乙丙橡膠絕緣：不小于200MΩ·kM

丁腈復合物絕緣：不小于15MΩ·kM

3、成品電纜經受以下電壓試驗不擊穿。

備注：動力芯與控制芯需獨立進行對應電壓等級的耐壓試驗，避免混淆。

結構示意圖

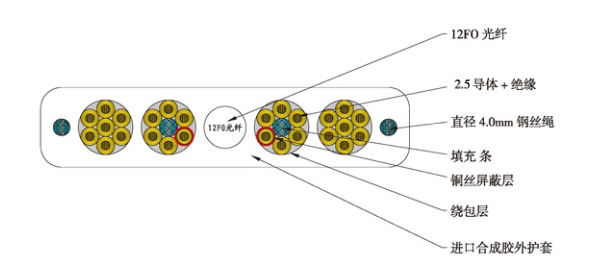

 YVFBG-0.45/0.75kV-12F0 24*2.5+2*2.5P+2*4+12FO(光纖)結構示意圖

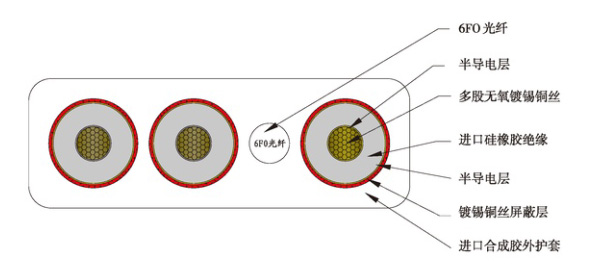

YJCCFPB-10KV-FO 3*35+3*16/3+6F0結構示意圖

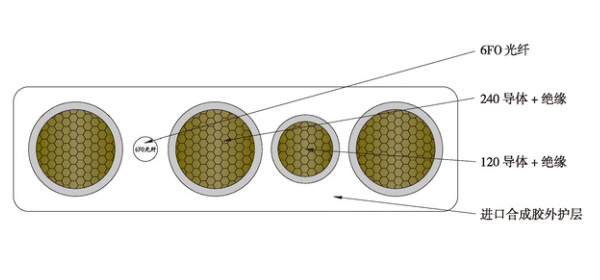

YVFB-0.6/1kV 3*240+1* 120+6FO(光纖)結構示意圖

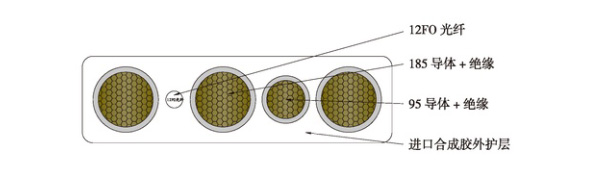

YEVFB-0.6/1kV 3*185+1*95+12F0(光纖)結構示意圖

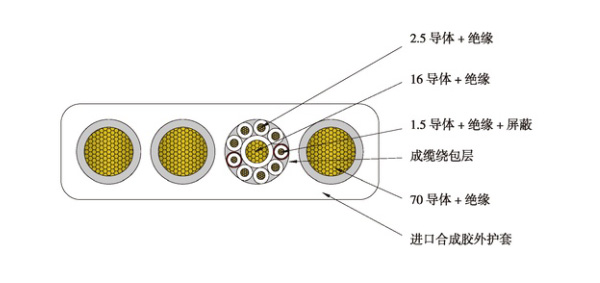

YVFB-0.6/1kV 3*70+1* 16+7*2.5+2*1.5P結構示意圖

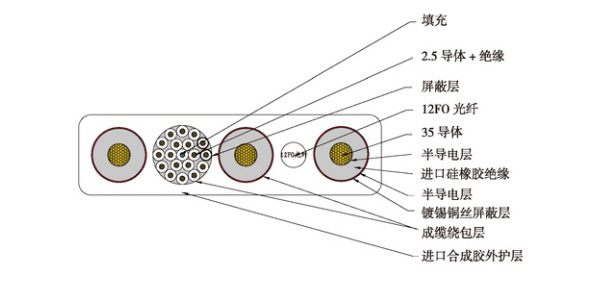

YJGCFPB-10kV-KL-12FO(光纖) 3*35+3* 16/3+16*2.5+2*2.5P+12F0(光纖)結構示意圖
